KNX智能家居工程设计

004

目录
一，什么是KNX？
二，KNX的特点
三，项目要求
1.要求
2.功能
四、ETS5的介绍
五、创建项目
1.二路调光模块
2.四路百叶窗
3.新风模块
4.四路二进制模块的介绍
5.  触摸屏
6.八路通用开关
六、实验结果
七、展望与结论

---

---

一，什么是KNX？

KNX是由欧洲三大总浅协议EIB ( European InstallationBus，欧洲安装总线)、BatiBus (国际俱乐部)和EHS(European Home Systems，欧洲家电系统 合并发展而来，并成立了KNX协会(协会总部位于比斯利首都布鲁塞尔 。该协议以 EIB 为基础，兼顾了 BatiBus 和 EHS的物理层规范， 并吸收了BatiBus和 EHS 中配置模式等优点，提供了家居和楼宇自动化的宇完全解决方案。
KNX 协会成立于 1999 年 5月，总部设在布鲁塞尔(比利时首都)
当时叫做“EIB 协会"。协会的目标是促进智能家居和建筑广泛化和EIB系统专业化，该系统由几家知名制造商联合开发。
二，KNX的特点

(1)标准化/开放性: KNX 是家居和楼宇控制领域的开放式国际标准。国际标准，能经受将来的考验，通过产品认证确保产品的互操作性和交互性;(2)安全性:开关是低压总线电源供电(DC 21-30V)，弱电控强电，安全可靠，让使用更具安全性;
(3)灵活性:控制功能容易改变，重新设置参数代替了重新安装.系统容易修改和扩展;(ETS软件编程
(4)舒适性:自动感应、人体感应、场景设置功能;
(5)便利性:可就地、遥控、远程控制、逻辑控制，AI控制;
(6)广泛性:遍及40个国家，拥有500多个制造商会员，8000多种产品
(7)兼容性:能够智能控制主流协议对接与互通 RS485、232，CAN… ZIGBEE， DALI 等协议;
(8)节能性:系统本身运行低功耗，建筑系统应用后能有效节省能源45%以上
(9)稳定性:公建项目全球的市场占有率最高: EIB 由市场引导技术、可靠始终放在第一位。
三，项目要求

1.要求

系统文件包括八路通用开关执行器，二路通用调光执行器，四路二进制输入模块，四路百叶窗执行器，KNX Smart Touch V50,Multifunctional Actuator，8-fold。
2.功能

1.2键面板左按键设置为强制功能，一键全开,窗帘打开以及所有灯光打开，同时报警灯闪烁
 2.2键面板右按键设置为安全功能，一键全关，窗帘以及所有灯光关闭，同时报警灯闪烁也关闭
3.8键面板+触摸屏第一个子页可以单独控制每一路开关的小灯
4.触摸屏第二个子页控制两路调光模块，分别打开两个大灯
5.触摸屏第三个子页控制窗帘电机模块，可以拖动进度条对窗帘高度和角度进行控制
6.触摸屏第四个子页进行场景控制：
            第一个场景：回家，打开5个小灯，开了一个大灯，窗帘打开50%，调光亮度50%
            第二个场景：休息，打开两个大灯，窗帘打开100%，调光亮度0%
            第三个场景：吃饭，打开1 3 4三路开关，窗帘打开60%，调光亮度30%
            第四个场景：外出，打开两个大灯，5个小灯，窗帘打开30%，调光亮度0%
  7. 触摸屏第五个子页控制风扇模块  可以调节风速的低，中，高
四、ETS5的介绍

ETS5软件是一个智能自动化软件，全称是Engineering To Software。它是一个制造商独立的配置软件工具，主要用于设计和配置智能家庭和建筑控制安装与KNX系统。这个软件运行在基于Windows平台的计算机上，专业版允许组合解决方案的所有应用领域，其中KNX认证的产品是可用的。使用ETS5软件可以在技术上和商业上增强业务能力。
五、创建项目

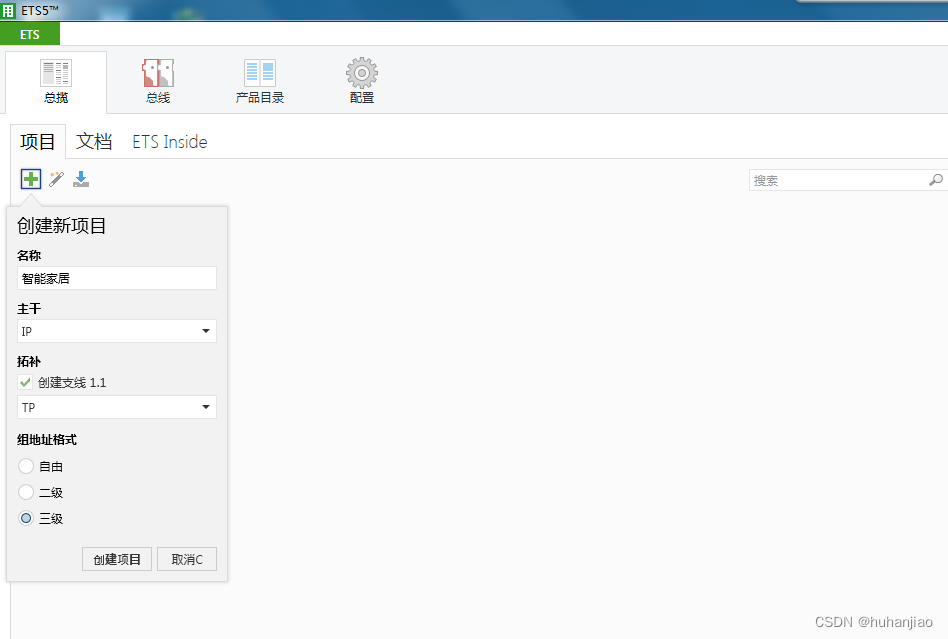

1.在ETS5中，首先需要创建一个新项目，这包括选择项目的拓扑结构、设置主线路和支线等。命名为智能家居或者需要的名字。

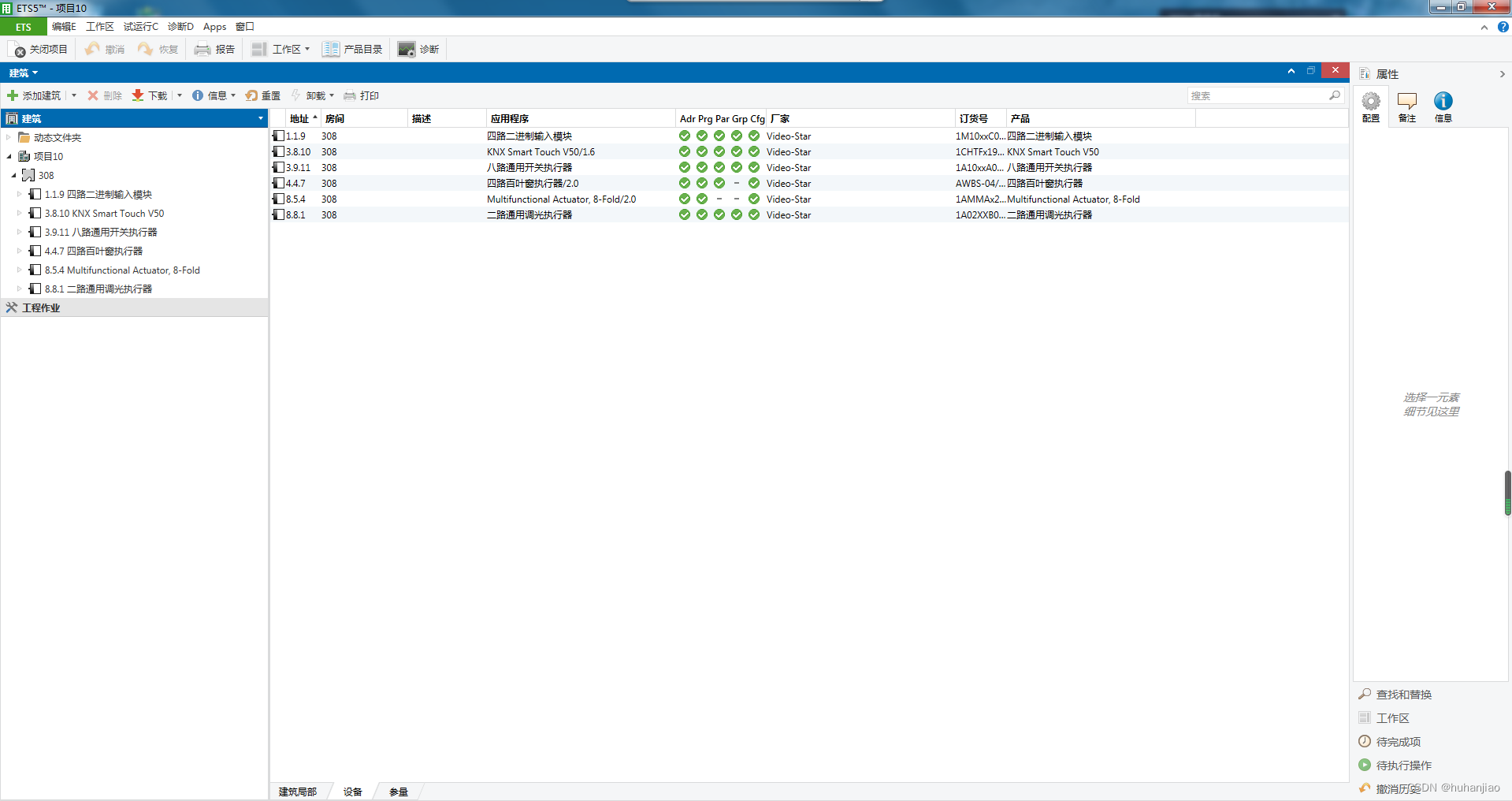

2.在建筑界面添加一下楼层房间之类进去，后面添加设备需要在产品目录进行搜索相关的设备信号才能添加，根据工程项目需要的设备八路通用开关执行器，二路通用调光执行器，四路二进制输入模块，四路百叶窗执行器，KNX Smart Touch V50,Multifunctional Actuator，8-fold。

1.二路调光模块。

A通道：调光通用设置。

f

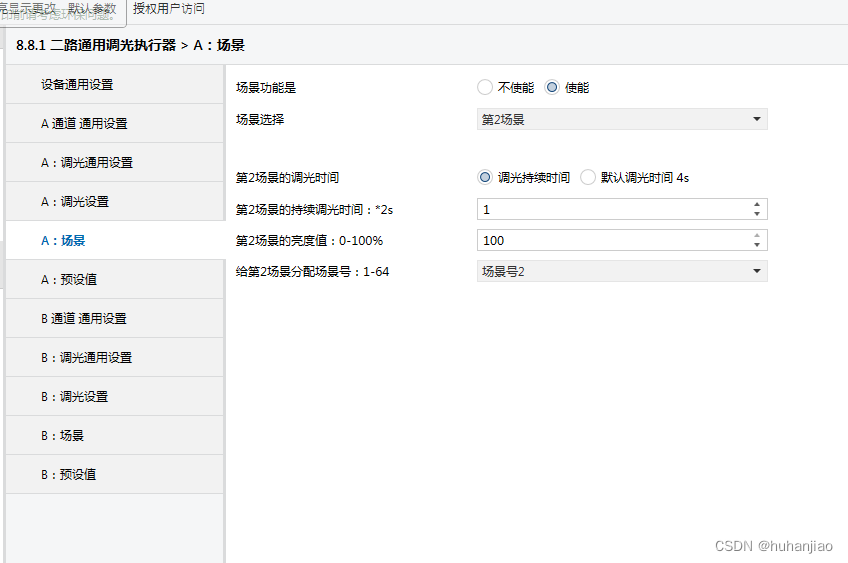

A的场景，开了场景2，持续调光1秒，亮度100%。

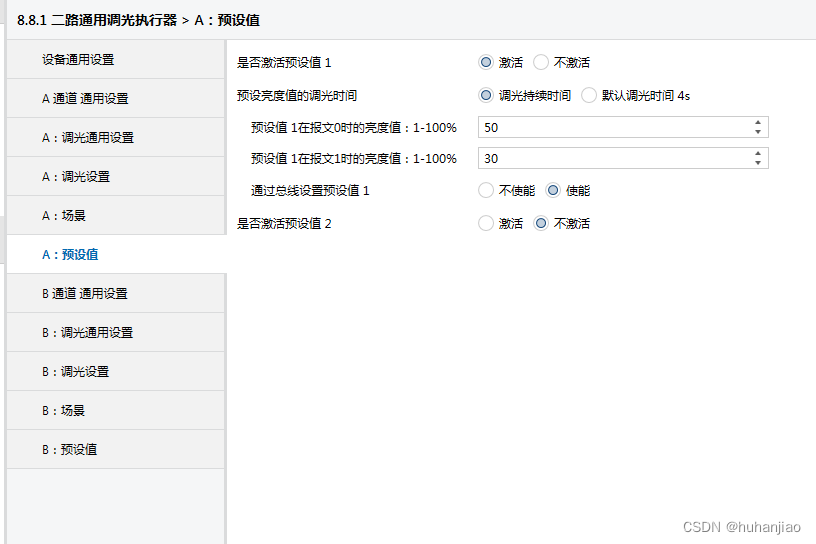

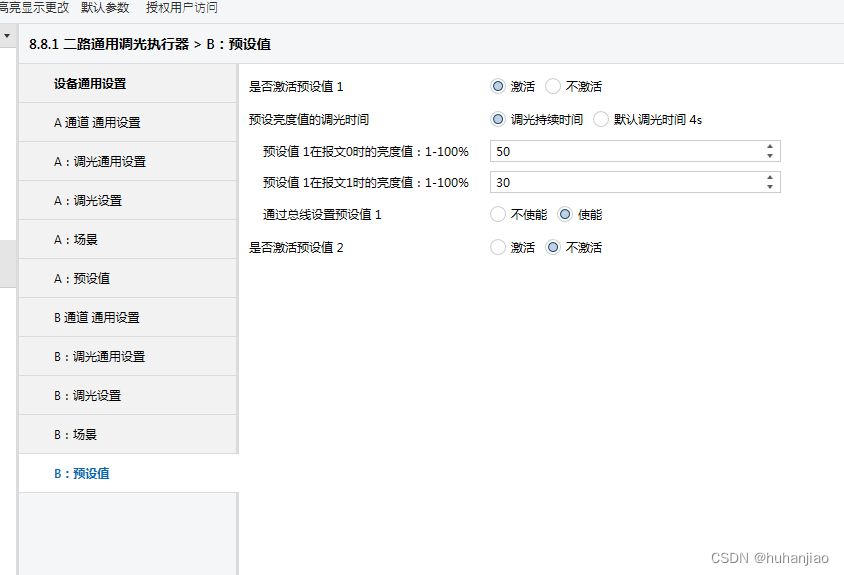

预设值。激活→调光持续时间

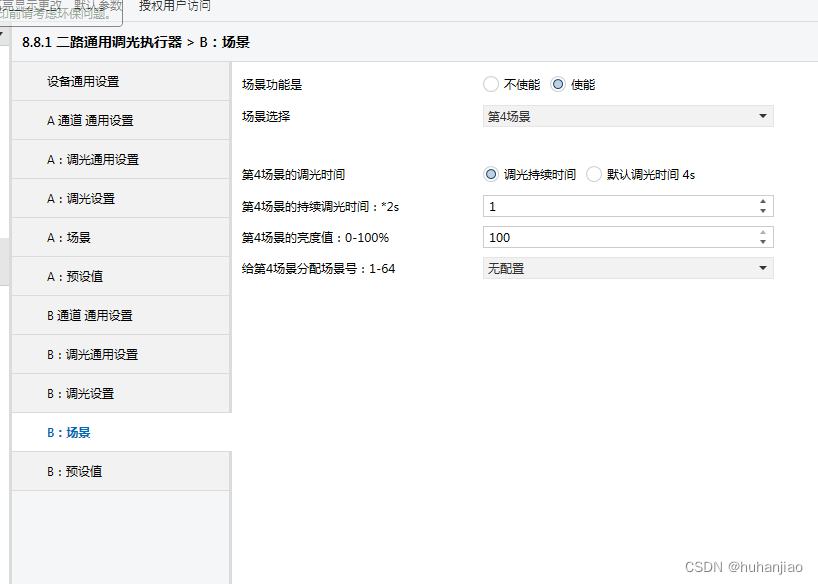

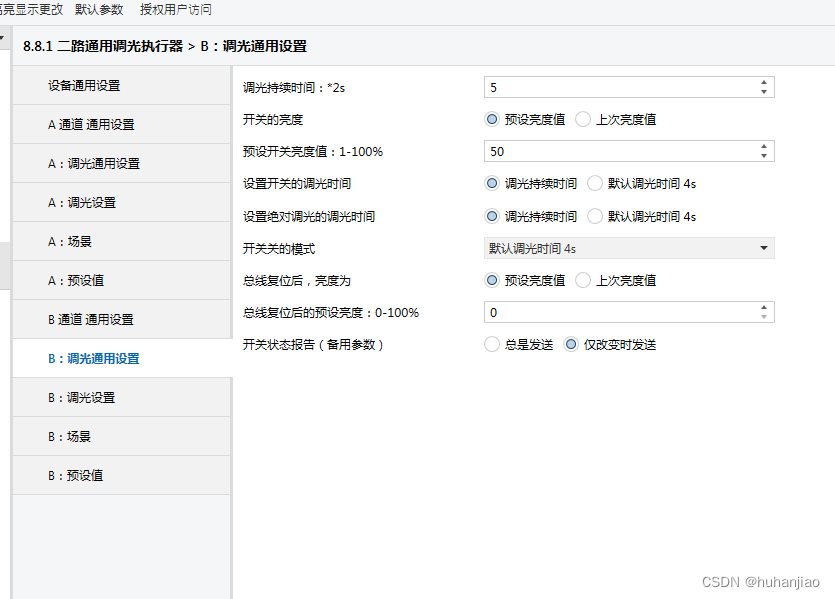

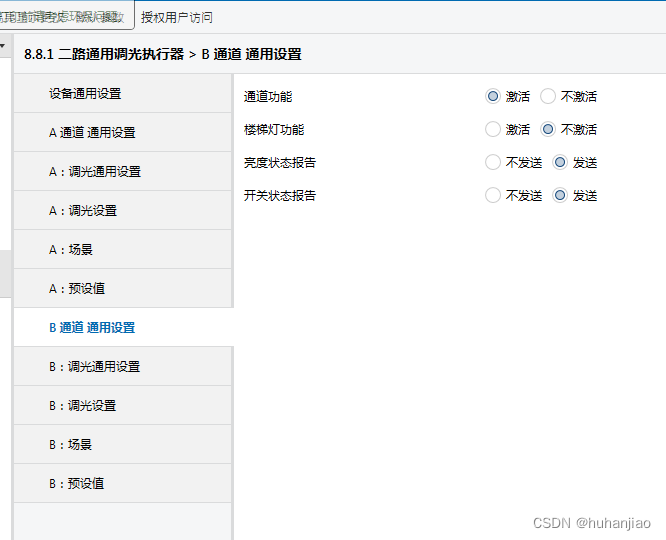

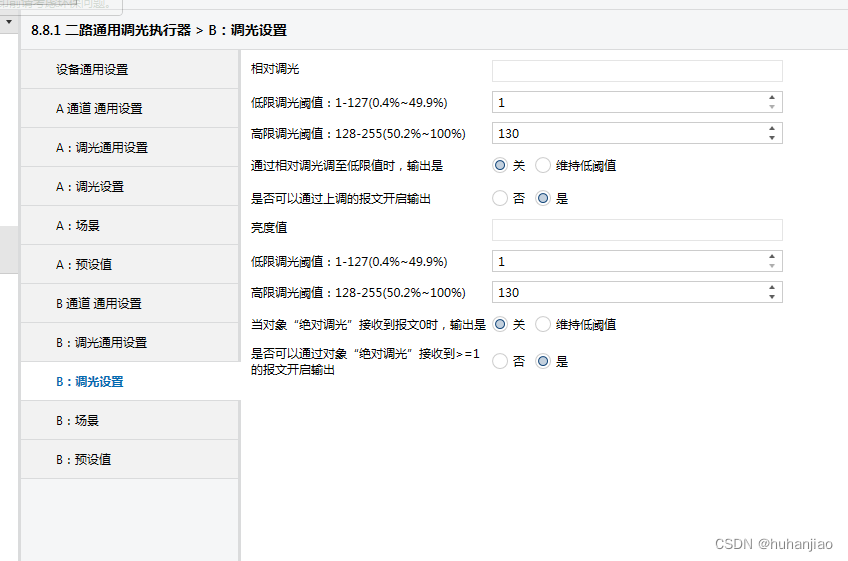

通道B的相关操作：

2.四路百叶窗

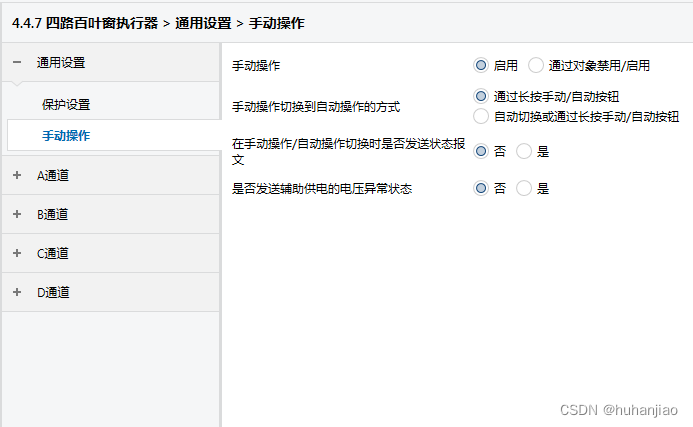

（1）选择通用设置里面的手动操作启用→通过长按手动/自动按钮→在手动操作/自动操作切换不发送状态报文→不发送辅助供电的电压异常状态。

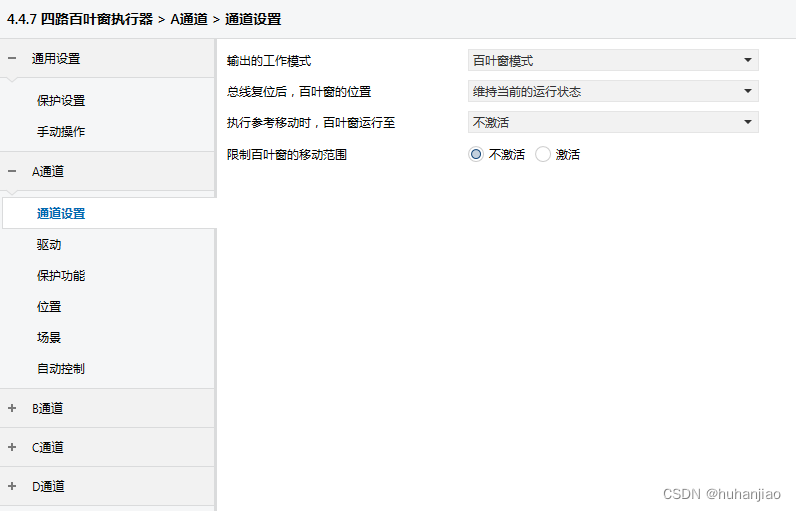

（2）通道的设置，输出的工作模式为百叶窗模式，总线复位后，百叶窗维持当前的运行状态，执行参考移动时，百叶窗运行至不激活，限制百叶窗的移动范围不激活。

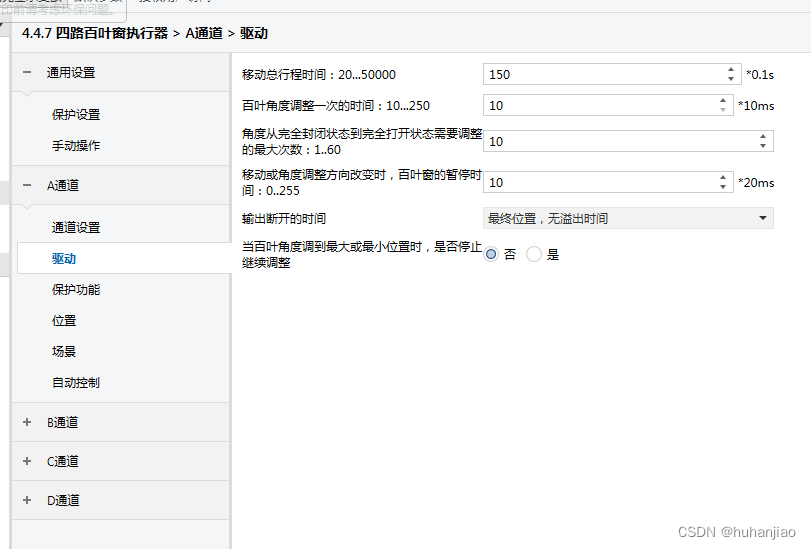

（3）选中A通道里面的驱动，移动总行程时间是150秒，百叶窗的调整一次时间为10ms，角度从完全封闭状态到完全打开状态需要调整的最大次数是10秒，百叶窗移动或角度方向改变时，暂停时间为10ms，输出断开的时间为最终位置，无溢出时间，当百叶角度调大最大或最小值时，不停止继续调整。

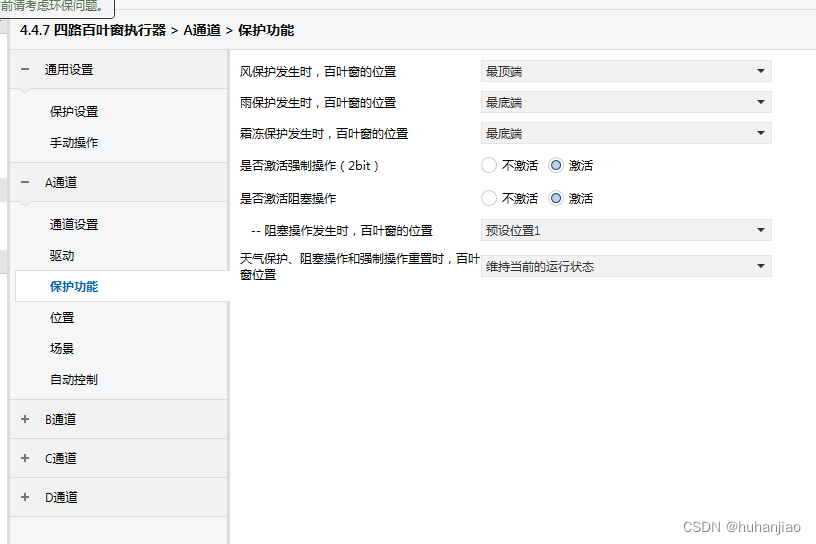

（4）保护功能，当风保护发生时，百叶窗的位置是最顶端，雨，霜冻保护发生时，百叶窗的位置是最低端，激活强制操作和阻塞操作。阻塞操作发生时，百叶窗的位置预设位置1，天气保护、阻塞操作和强制操作重制操作重置时，百叶窗位置为维持当前的运行状态。

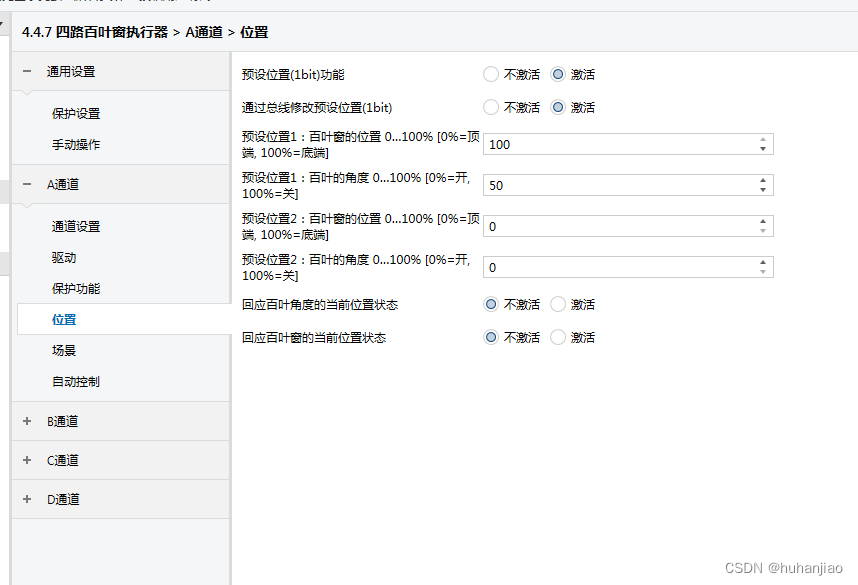

（5）A通道里面的位置预设位置功能，通过总线修改预设位置都激活。
预设位置1：百叶窗的位置100%，百叶窗的角度50%。
预设位置2：百叶窗的位置0%，百叶窗的角度0%。
回应百叶角度的当前位置状态不激活。
回应百叶窗的当前位置状态不激活。

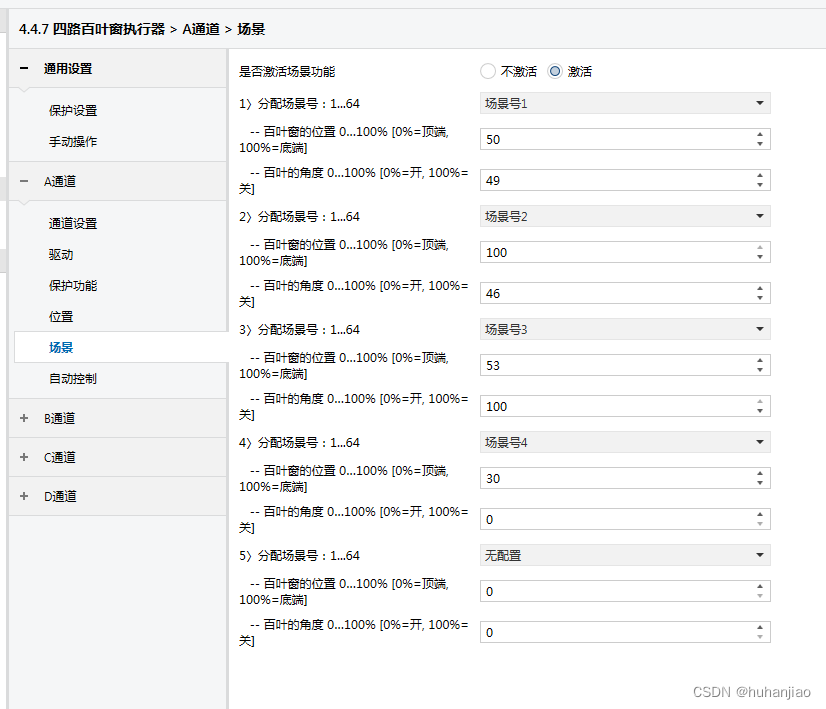

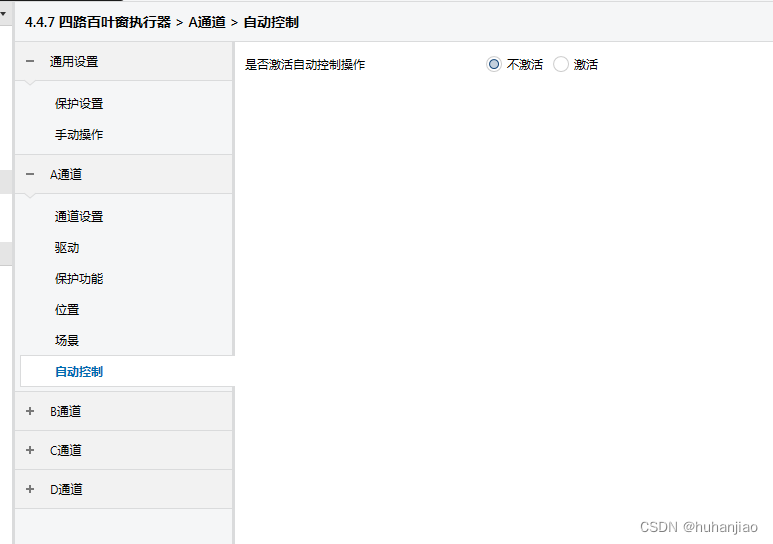

（6）百叶窗的开了A通道，开了4个场景，分别为场景1位置是50%，角度为49%。场景2位置为100%，角度为46%。场景3位置为53%，角度为100。场景4位置为30%，角度0%。

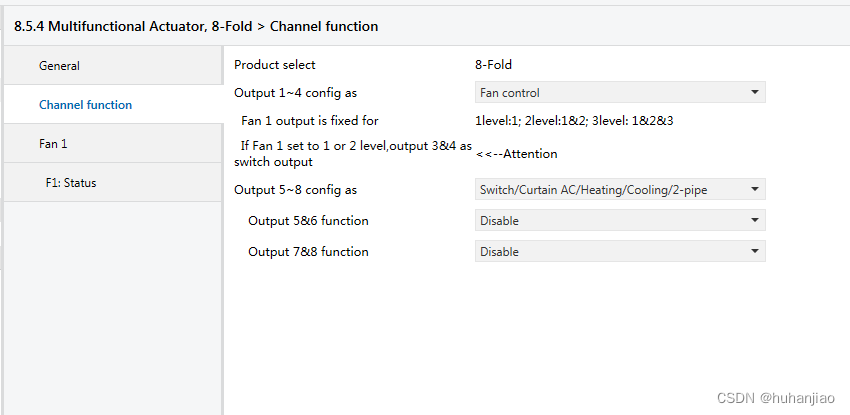

3.新风模块

4.四路二进制模块的介绍

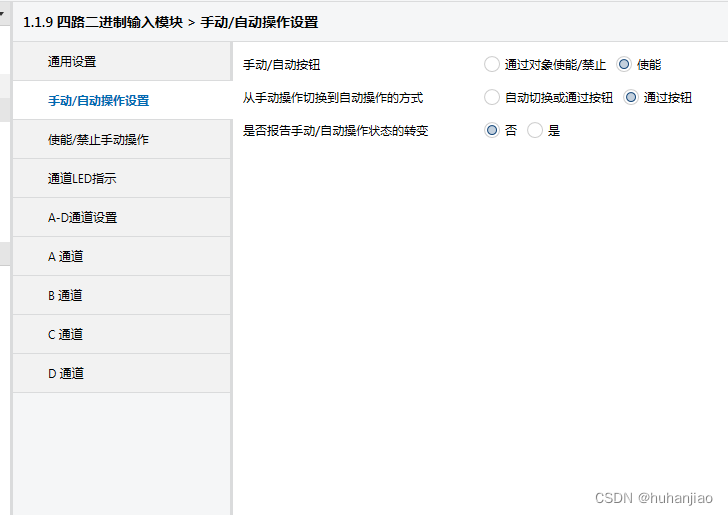

（1）使能手动/自动操作设置，通过按钮从手动操作切换到自动操作的方式，不开启报告手动/自动操作状态的转变。

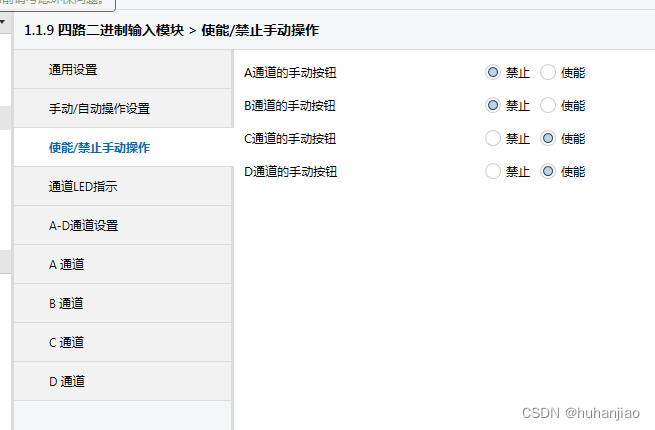

（2）使/禁止手动操作，C，D通道。

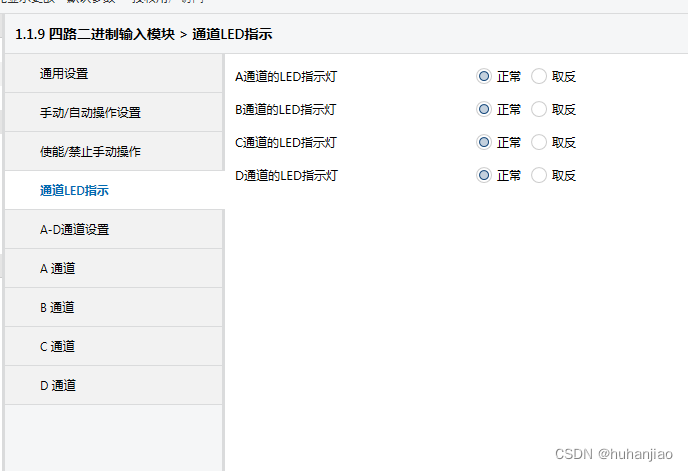

（3）通道LED指示，ABCD都打开，如下

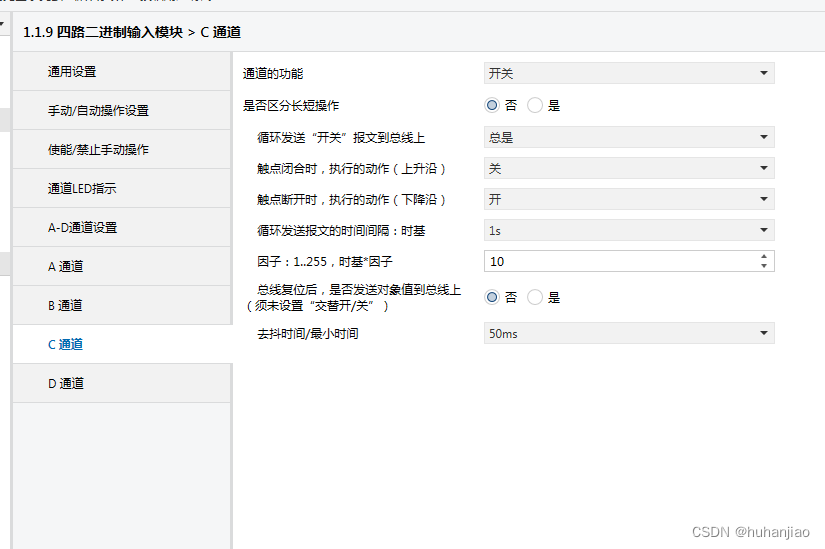

（4）C通道如下，D也类似，

5.  触摸屏

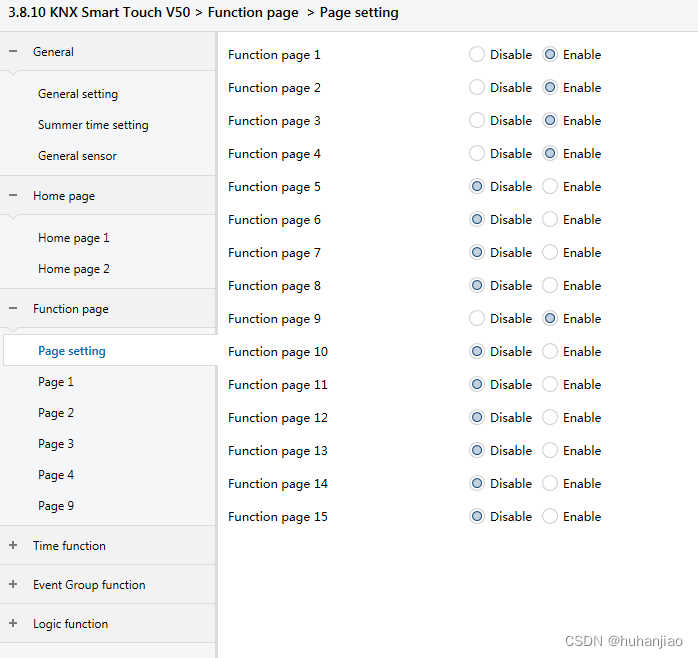

（1）在Function page中，打开了Function page1,2,3,4,9。

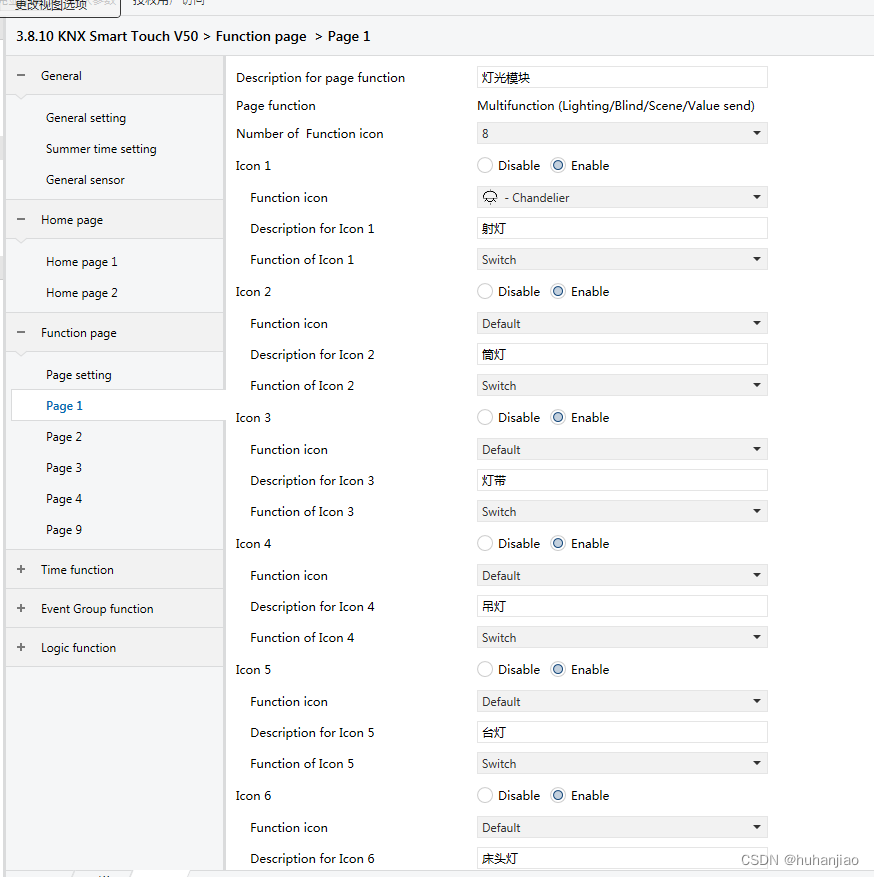

（2）第一个页面灯光模块的设置。

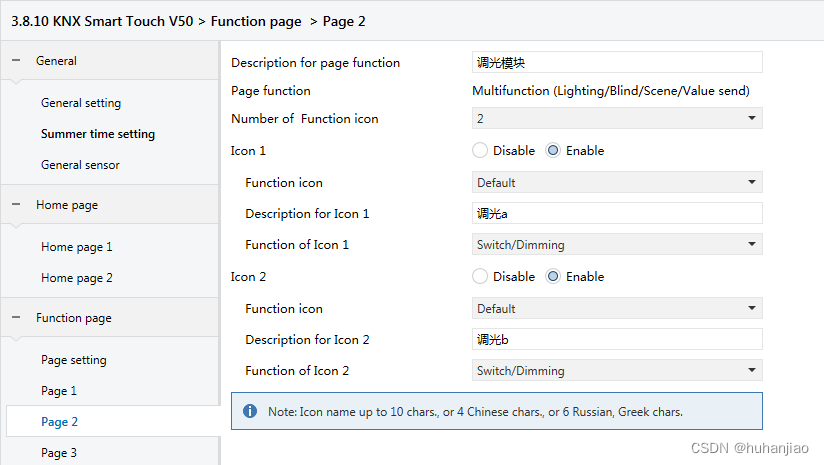

（3）第二个页面调光模块的设置，有调光a，调光b。

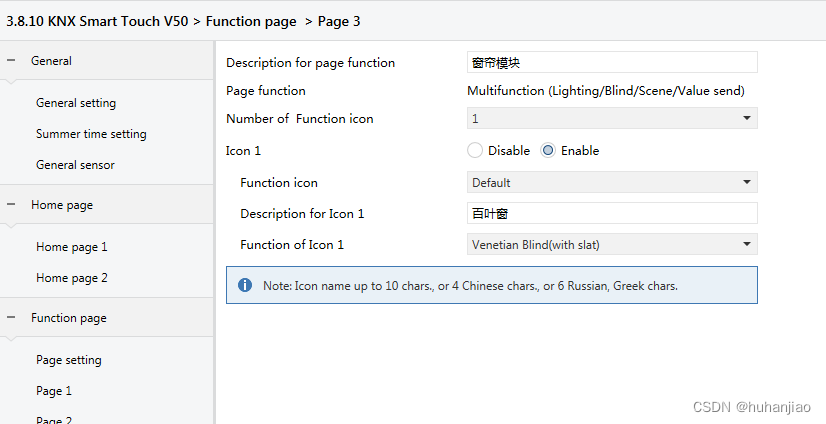

（4）第三个页面窗帘模块的设置。

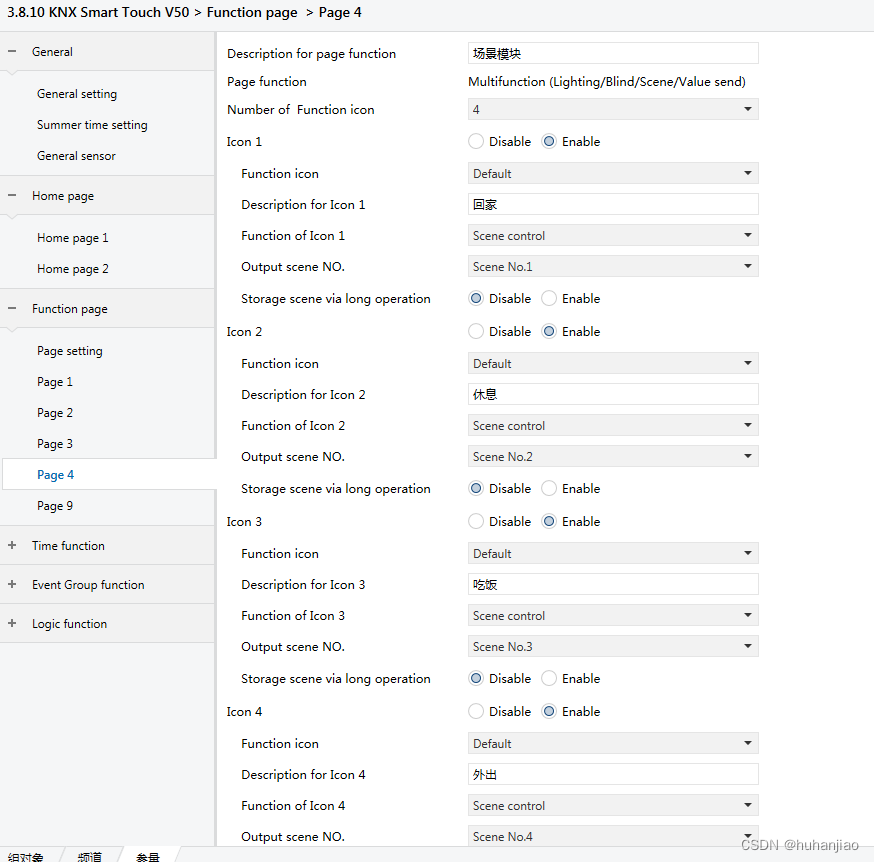

（5）第四个页面场景的设置，有4个场景，分别为回家，休息，吃饭，外出。

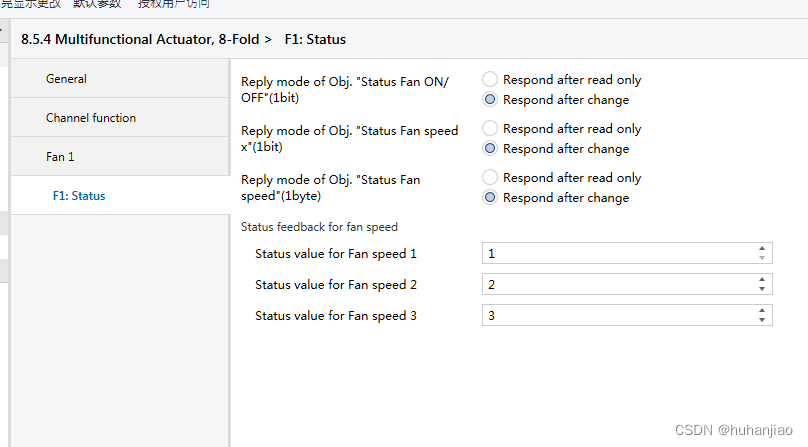

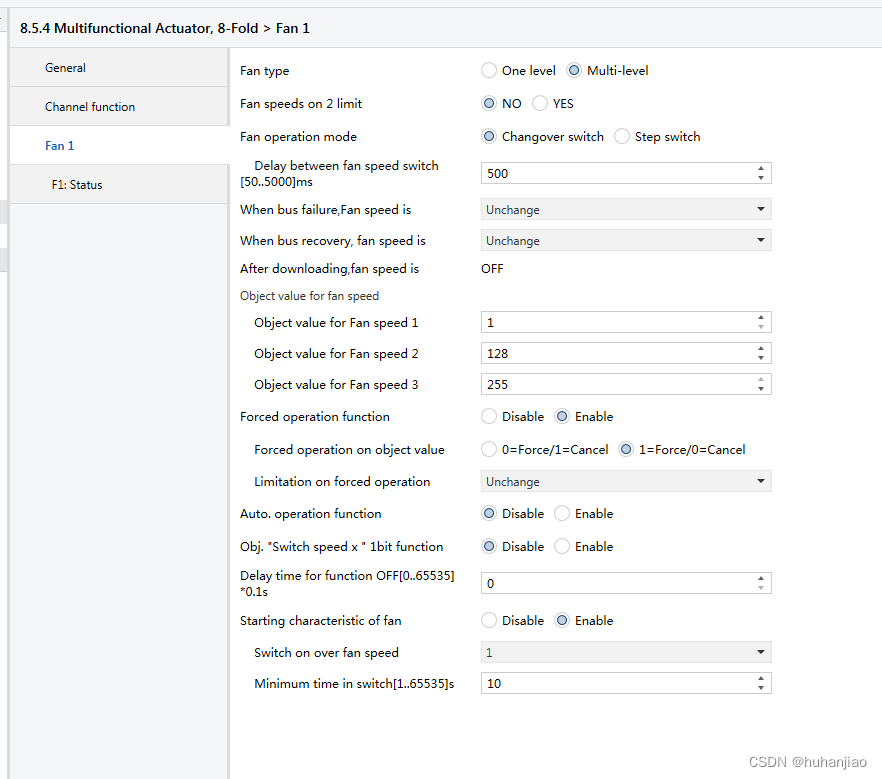

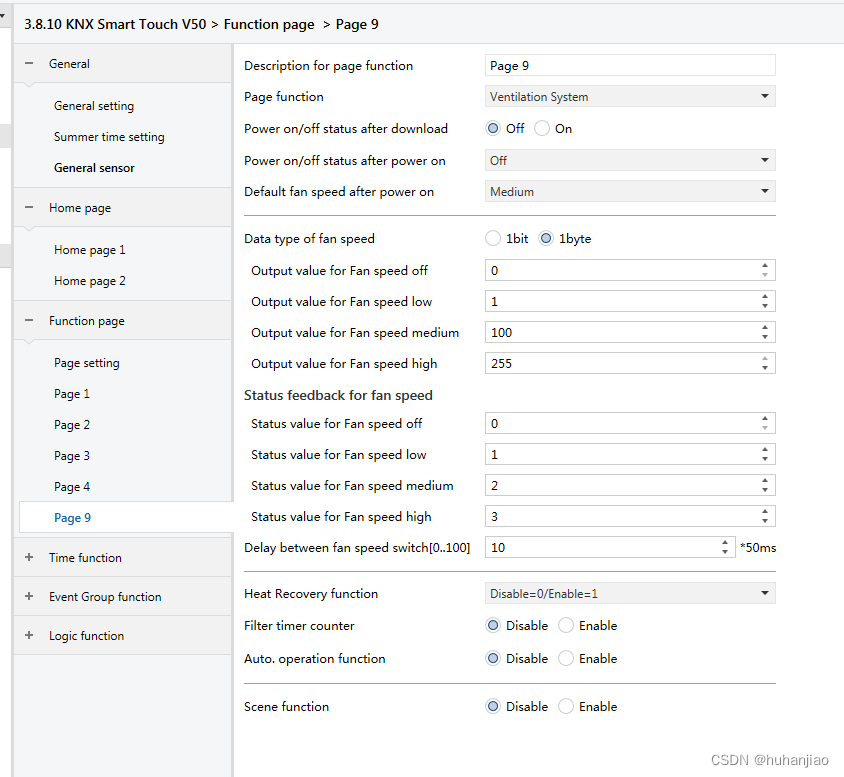

（6）第五个页面风扇的设置。

6.八路通用开关

（1）开了四个通道，分别是A，B，C，D，E，F，G通道。

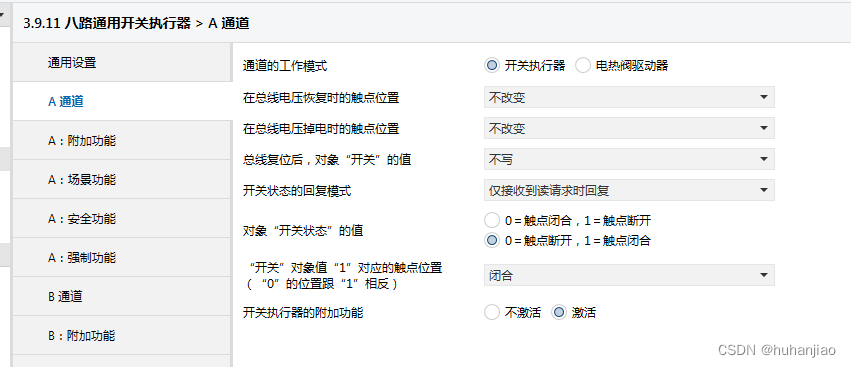

（2）以A的通道为例，

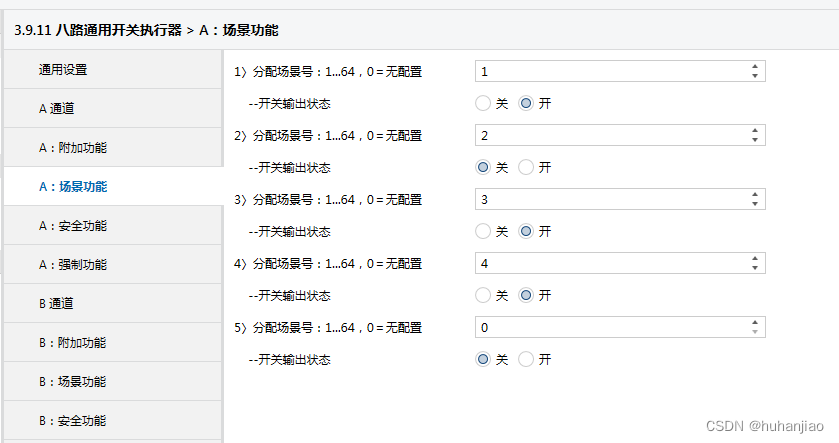

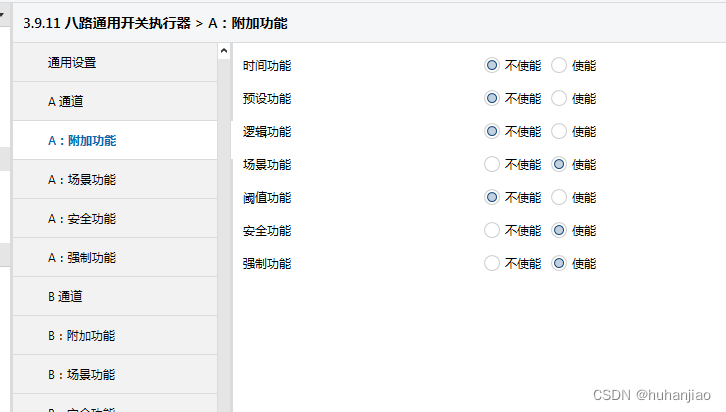

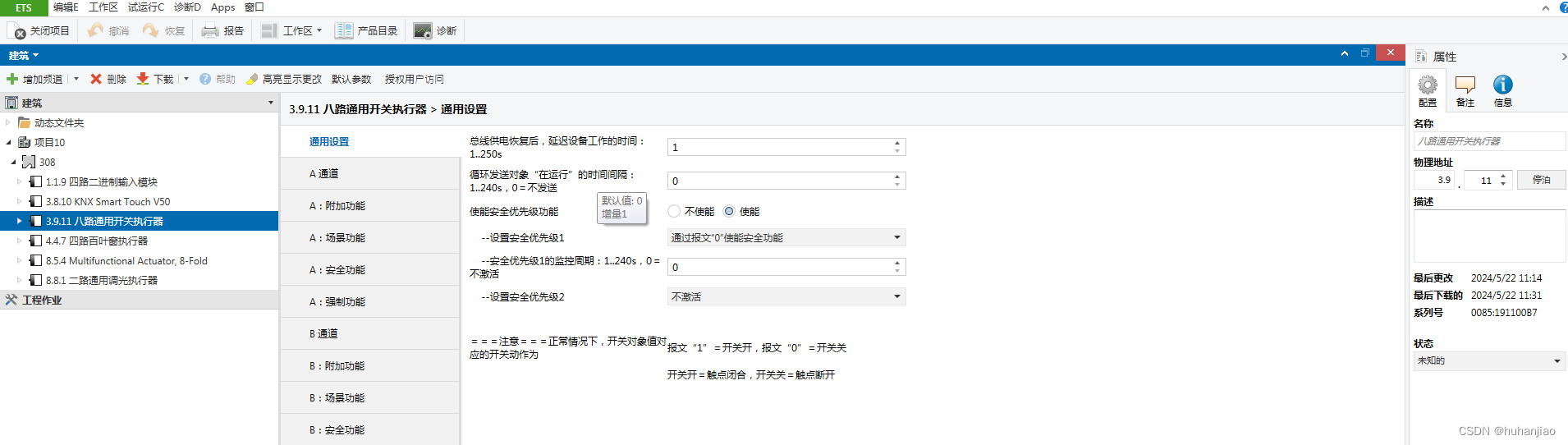

（3）A,B,C,D的附加功能都要打开场景、安全、强制功能。

（4）分配了4个场景号。

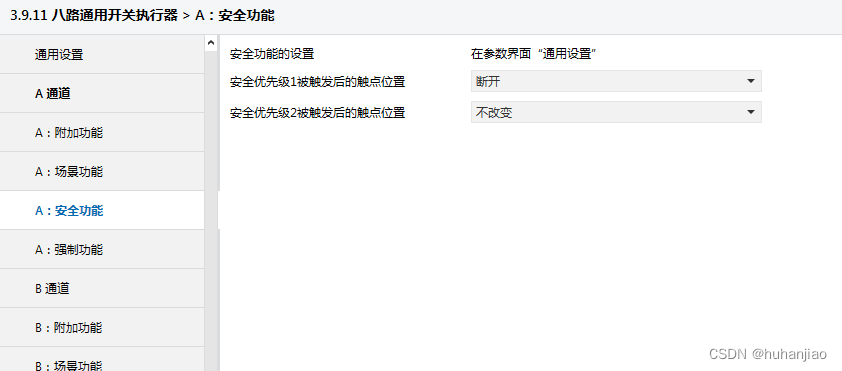

（5）安全优先级1断开，安全优先级2不改变。

（6）强制输出被触发后的触点位置闭合。

六、实验结果



     视频


七、展望与结论

智能化水平提升：未来，KNX智能家居将更加注重智能化水平的提升，通过引入更多的人工智能技术，实现更智能的设备控制、更精准的数据分析和更个性化的用户服务。
节能环保与可持续发展：KNX智能家居将积极响应全球节能环保和可持续发展的号召，通过优化设备能耗、提高能源利用效率等方式，为用户创造更加绿色、环保的生活环境。
安全性能提升：随着智能家居设备的不断增加，网络安全问题也日益凸显。KNX智能家居将加强网络安全技术研发，提升系统的安全性能，确保用户数据的安全和隐私。KNX智能家居作为智能建筑和家庭自动化领域的佼佼者，凭借其开放、全球标准的特性，正逐步改变着我们的生活方式。未来，KNX智能家居将继续秉持创新、协作、共赢的理念，不断提升智能化水平、节能环保和可持续发展能力，为用户创造更加智能、高效、绿色、安全的生活环境。
